膜厚測試

使用膜厚測量儀器,精確量測鋁合金(非磁性金屬物)上的陽極或硬陽處理等絕緣被膜膜厚,符合鋁合金製窗CNS3092國家標準,氧化膜需厚14μm以上,透明樹脂膜7μm以上,窗體須通過此標準才達到氣密窗等級。

外觀檢查

以目視方式檢查噴塗面有無流動、皺紋、裂痕、剝落、黏性,以及平坦、腫脹、顏色不均的狀況。

透明合成樹脂塗膜測量

測量氧化膜與樹脂塗膜之總厚度,減去(以脫離劑除去)樹脂漆後所得之氧化膜厚度,其差為樹脂塗膜厚度。在三個以上之位置測定塗膜厚度(μm),最低值為該製品之塗膜厚度。

陽極氧化膜測量

在校正標準板上點上探頭,依量測器所指定的校正方式調整刻度,量測5處以上測定值(μm)之平均,為氧化膜的膜厚。



陽極表面處理

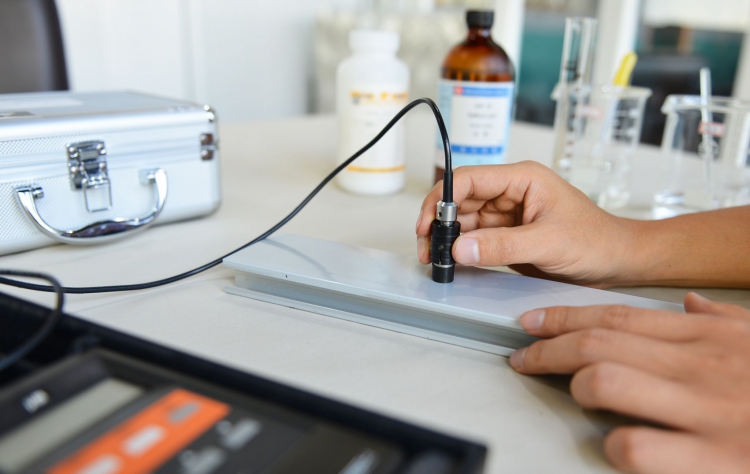

膜厚測試 - 量測鋁門窗之鋁合金上的陽極或硬陽處理等絕緣被膜膜厚
耐蝕性測試 - 氧化膜依不同環境用途需具備耐酸性、耐鹼性、耐鹽水環境等特性

耐蝕性測試

氧化膜之耐蝕性是指可耐各種環境之特性,依不同用途需具備耐酸性、耐鹼性及耐鹽水環境等特性。符合鋁合金製窗CNS3092國家標準,鋁合金表面陽極氧化膜厚14μm,使用試劑其耐蝕性需達75秒以上。

任何形狀之鋁合金材料都可進行陽極氧化處理。但氧化膜外觀,最大氧化膜厚度,耐磨耗性,耐蝕性,反射率,絕緣性等氧化膜品質依鋁合金種類而有所不同,工業製造之鋁合金材料陽極氧化膜的保護特性大部分皆相當優越。


品質要求

附著測試

王牌全天候氣密窗符合鋁合金製窗CNS3092國家標準,鋁合金塗膜面進行百格測試100/100完整無脫落。

在塗膜面上,以刀片刻劃出間隔1mm,深度達底材之直線,縱橫各11條,成為100個方格,以手指用力按壓於上述方格上。使用膠帶黏上後,立即從垂直方向用力拉起。全部塗膜在膠帶拉起後未剝落,則附著性以100/100表示。


了解粉體表面處理

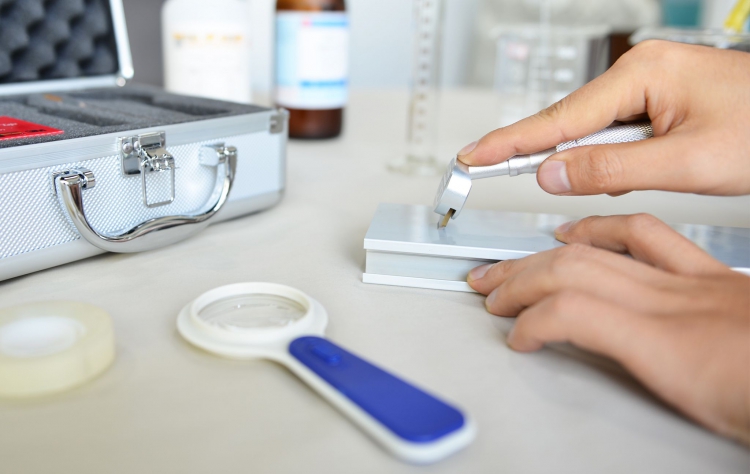

附著測試 - 對鋁合金塗膜面進行百格測試

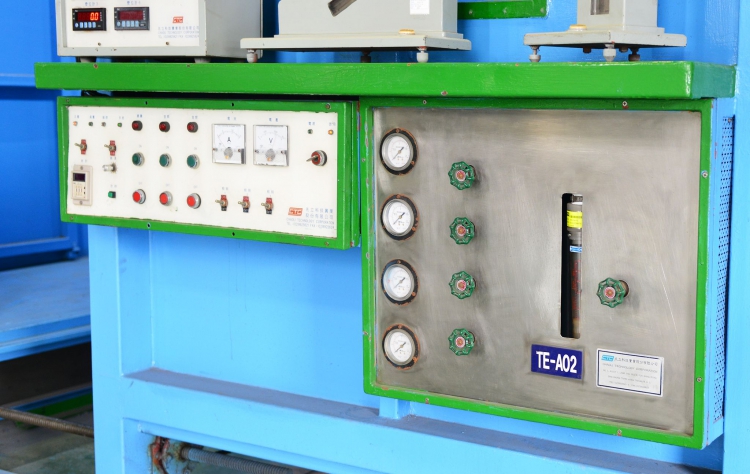

氣密窗等級試驗 - 風雨試驗,王牌全天候氣密窗通過最高標準

氣密窗等級試驗 - 風雨試驗

王牌全天候氣密窗符合經濟部中央標準檢驗局CNS3092鋁窗國家標準規範最高標準,為最高等級氣密窗。
抗風壓性:360kgf/m 2、氣密性:2m 3/h•m 2、水密性:50kgf/m 2

項次 抗風壓
(kgf/m 2)
氣密性
(m 3/h‧m 2)
水密性
(kgf/m 2)
(一) 160 30 15
(二) 200 8 25
(三) 240 8 35
(四) 280 2 35
(五) 360 2 50

風雨測試標準 TAF全國認證基金會

氣密窗等級試驗 - 水密性試驗

水密性即防止由壓力差所產生雨水侵入門窗室內側之程度,水密性試驗模擬暴風雨的情境。

根據國家標準CNS11528測試方法,以測試值(0.5倍至1.5倍)的脈動壓,並以每分鐘4L/m 2之水量均勻施壓在窗戶上持續10分鐘,檢驗測試窗戶在壓力下有無漏水現象,例如:向室內之流出、濺水、吹出與溢水。水密的等級數愈高,水密度愈好。

試驗用壓力差單位: Kgf/㎡(Pa)
脈動壓 10 15 25 35 50
上限值 (Px1.5) 15 22 37 52 75
中央值 (P) 10 15 25 35 50
下限值 (Px0.5) 5 7 12 17 25

水密測試標準

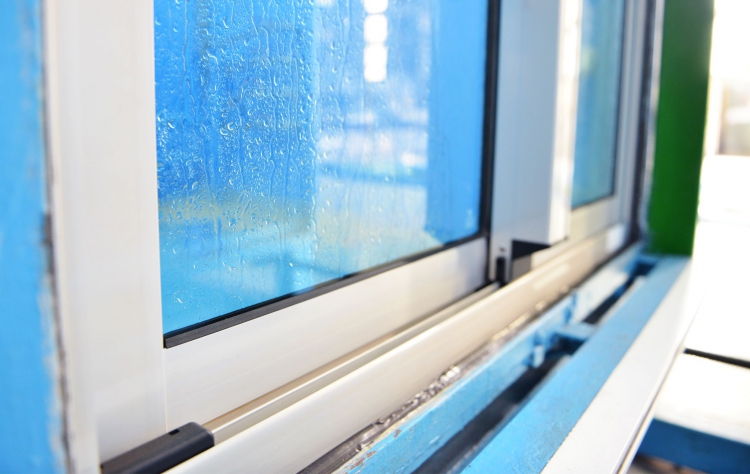

氣密窗等級試驗 - 水密性試驗,模擬暴風雨情境並檢驗窗戶在壓力下有無漏水現象
氣密窗等級試驗 - 氣密性試驗,測試窗戶與窗框連接部分在各階段進氣壓力承受下的漏氣狀況

氣密窗等級試驗 - 氣密性試驗

氣密性即防止由壓力差所產生空氣洩漏之程度,氣密性試驗是測試窗戶與窗框連接部分,在各階段進氣壓力承受下的漏氣狀況。

根據國家標準CNS11527規範,對測試窗戶施加1kgf/m²、3kgf/m²、5kgf/m²、10kgf/m²等四種壓力,其洩漏的空氣量即量測每平方米的窗戶面積於1小時內的通氣量(m 3/hxm 2),以判別該窗之氣密等級。氣密性區分為四級(120等級、30等級、8等級、2等級)。氣密的等級數越小,氣密性越好,氣密窗等級越高。


氣密測試標準

氣密窗等級試驗 - 抗風壓(強度)性試驗

抗風壓性即能耐由壓力差所產生變形之程度,抗風壓試驗是模擬測試窗戶在不同風壓等級受力下,窗戶變形的情況。

根據國家標準CNS11526的依據蒲福式風級表針對最高級數360kgf/m²,對測試窗戶施加四種壓力90kgf/m 2、180kgf/m 2、270kgf/m 2、360kgf/m 2。其曲撓的變形量以判別該窗之抗風壓級數。抗風壓等級數越高,表示抗風壓性越好。

  1. 加壓過程中不得有損壞現象。
  2. 拉窗類窗扇之疊合料、對接料及疊合中柱,其撓度在窗樘內側尺度1/70之以下
  3. 開窗類之窗扇與窗樘、橫擋或中柱之最大相對變位,須在15mm以下。
  4. 開窗類雙開窗扇之對接料,其撓度須在窗樘內側尺度之1/70以下。
  5. 有橫擋或中柱時。其撓度須在1/100以下。
  6. 使用6.8mm以上之玻璃時,其各部材之撓度,依下表之規定。
  7. 除壓後,對開閉不得有異常,不得有使用機能之障礙。
部材名稱 格條(含固定窗及活動窗之格條) 疊合料、對接料、疊合中柱
撓度 1/150以下 有格條 無格條
1/85以下 1/00以下


延伸閱讀 >>
防颱窗 - 專利排水系統、強力結構,風雨不再入侵



抗風壓測試標準

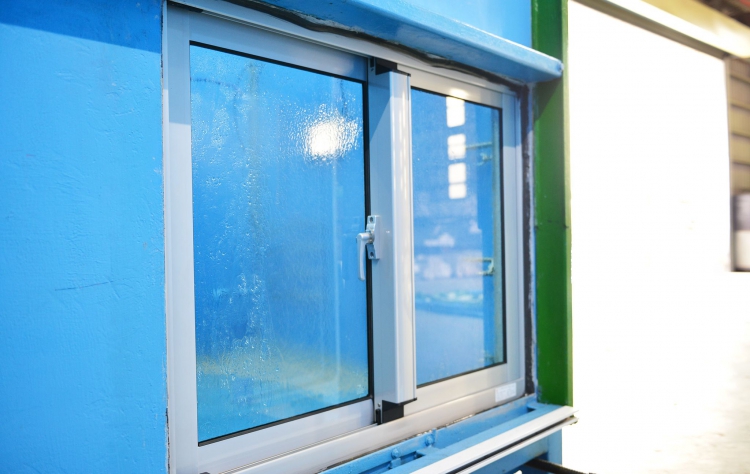

氣密窗等級試驗 - 抗風壓(強度)性試驗,模擬測試窗戶在不同風壓等級受力下變形的情況
氣密窗等級試驗 - 隔音(音損)性試驗,測試窗戶對噪音衰減的能力

氣密窗等級試驗 - 隔音(音損)性試驗

隔音性即隔音之程度,隔音試驗是測試窗戶對噪音衰減的能力。

根據國家標準CNS8466測試方法將測試窗戶安裝在音源室與受音室中間,測量125Hz~4000Hz的1/3八度音域(16周波數音頻),所得出聲音穿透損失之數值即能有效阻隔多少分貝(dB)的噪音,以判別窗戶之隔音等級。隔音性能分為四級(25等級、30等級、35等級、40等級)。隔音數值越高,表示隔音性越好。

鋁窗在進行隔音試驗時,窗扇所安裝的玻璃對試驗結果會有極大的影響,因此消費者在選用玻璃時須特別留意。



1.實驗數據僅限於實驗室之環境,實際效果會因建築物之建材及施工方式等因素影響。
2.STC(Sound Transmission Class)為「聲音穿透等級」,是最普遍的隔音值評判標準,用於評定隔間的聲音傳送時的能量消耗與損失,STC的數值越大,表示該結構體對於聲音在空氣中傳送的隔絕越佳。

延伸閱讀 >>
隔音窗 - 打造居家安寧第一選擇,外部噪音不再打擾



玻璃隔音性能比較表 內政部建築研究所



以上為政府認定的氣密窗等級試驗標準,王牌全天候氣密窗是通過國家標準的高品質氣密窗,模組式開發讓您能根據自身需求搭配出適合自己的氣密窗,不用擔心花了大錢購買高等級氣密窗卻超出自己的需求,或是氣密窗沒有達到與價格相符的標準的情況發生。
