建築物外牆鋁窗(鋁門窗)

鋁門窗、氣密窗規格在國家標準中適用的規範為CNS3092(鋁合金製窗)。在CNS3092規範中不只對單一窗戶進行風雨試驗;而是從鋁窗材料、表面處理、樣式設計、玻璃選用……等等皆須符合工程規範。

鋁門窗、氣密窗規格九大重點:

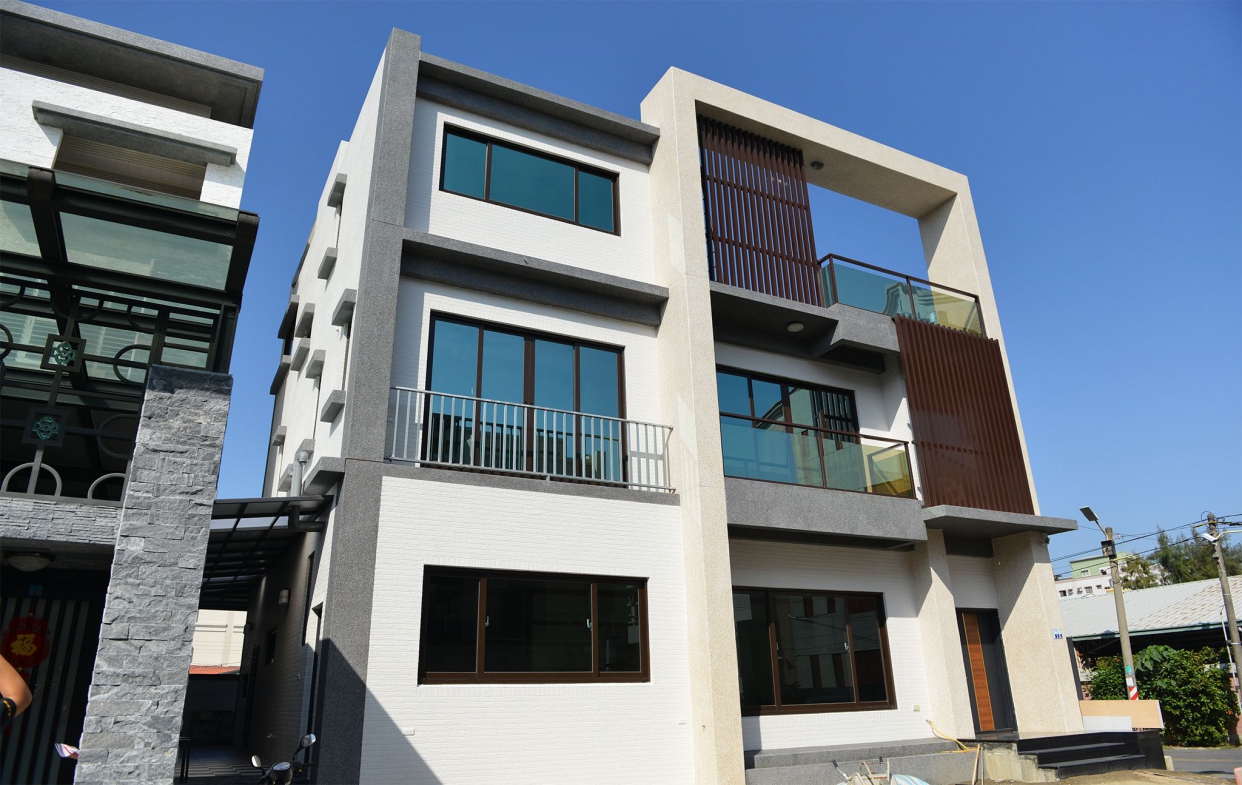

建築物外牆鋁窗(鋁門窗)(圖片為現場實際拍攝)

1.鋁窗(鋁門窗)之寬度、高度及窗樘深度

依CNS4347(門窗組件標準模矩尺度)規定,第一種門窗組件之鋁合金製窗(簡稱鋁窗),主要使用於建築物外牆。

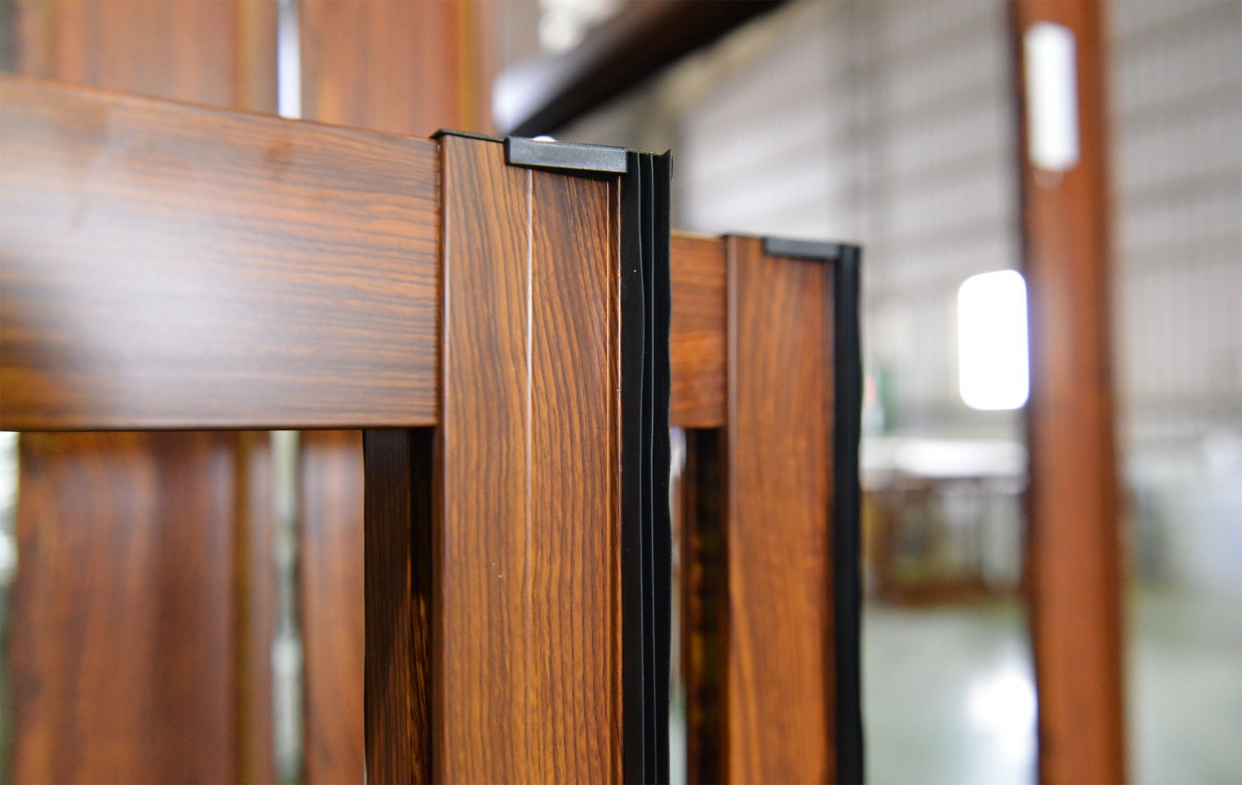

鋁門窗窗框-1

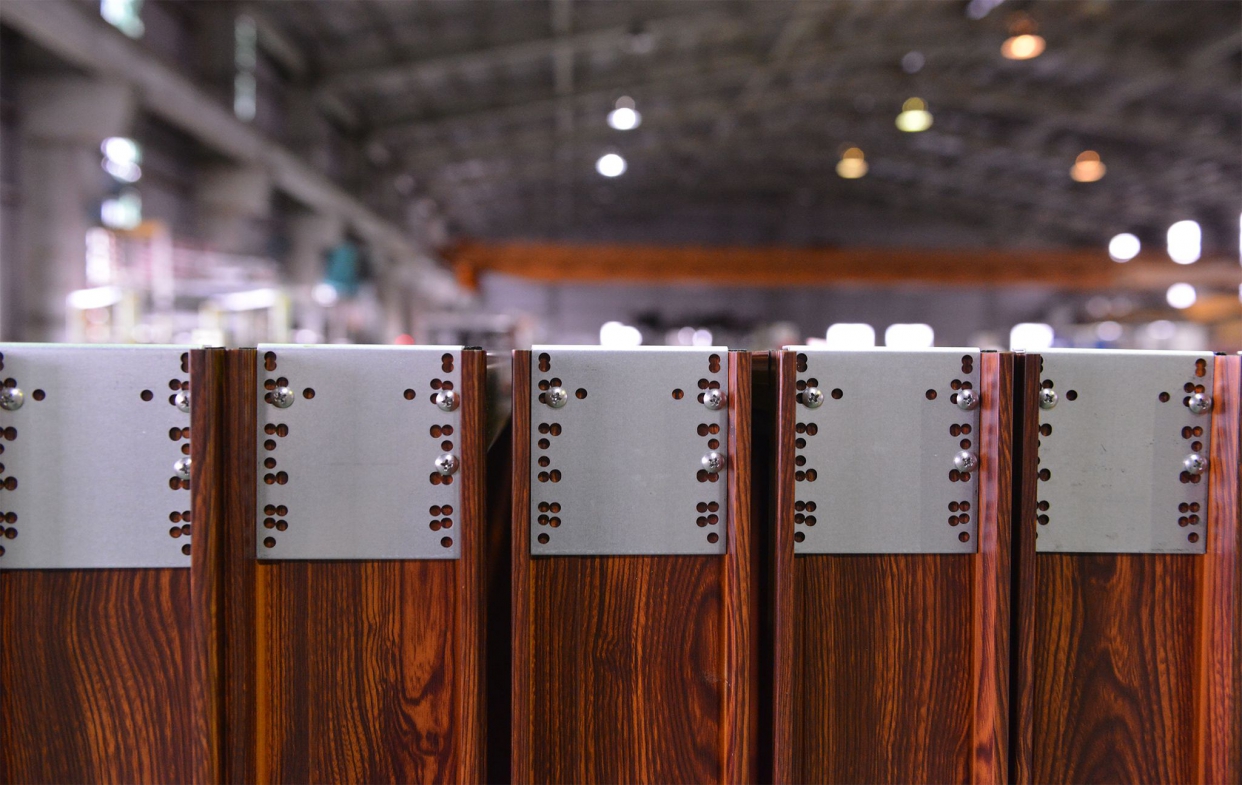

鋁門窗窗框-2

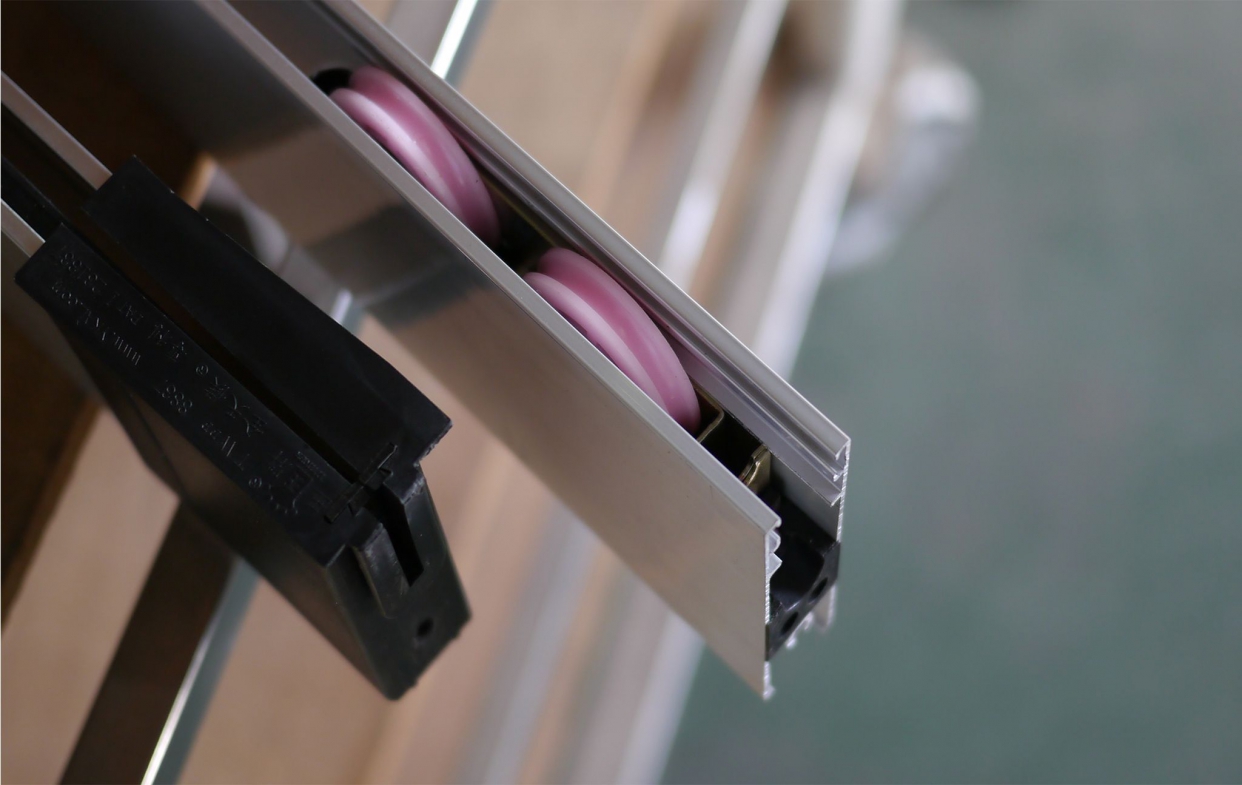

鋁門窗滑輪(圖片為現場實際拍攝)

2.使用之主要材料及附屬配件

鋁門窗主要材料:窗樞及窗扇、輔助材料、固定片、玻璃壓條防雨條

鋁門窗附屬配件:螺釘、鉚釘、擰桿、連桿、窗扣、把手、輥輪、窗檔、排水片、導片…等

以上主要材料及附屬配件均有對應之規格,如:鋁料依CNS2257(鋁擠型條)所規定之6063-T5、輥輪應耐拉四萬次以上等。

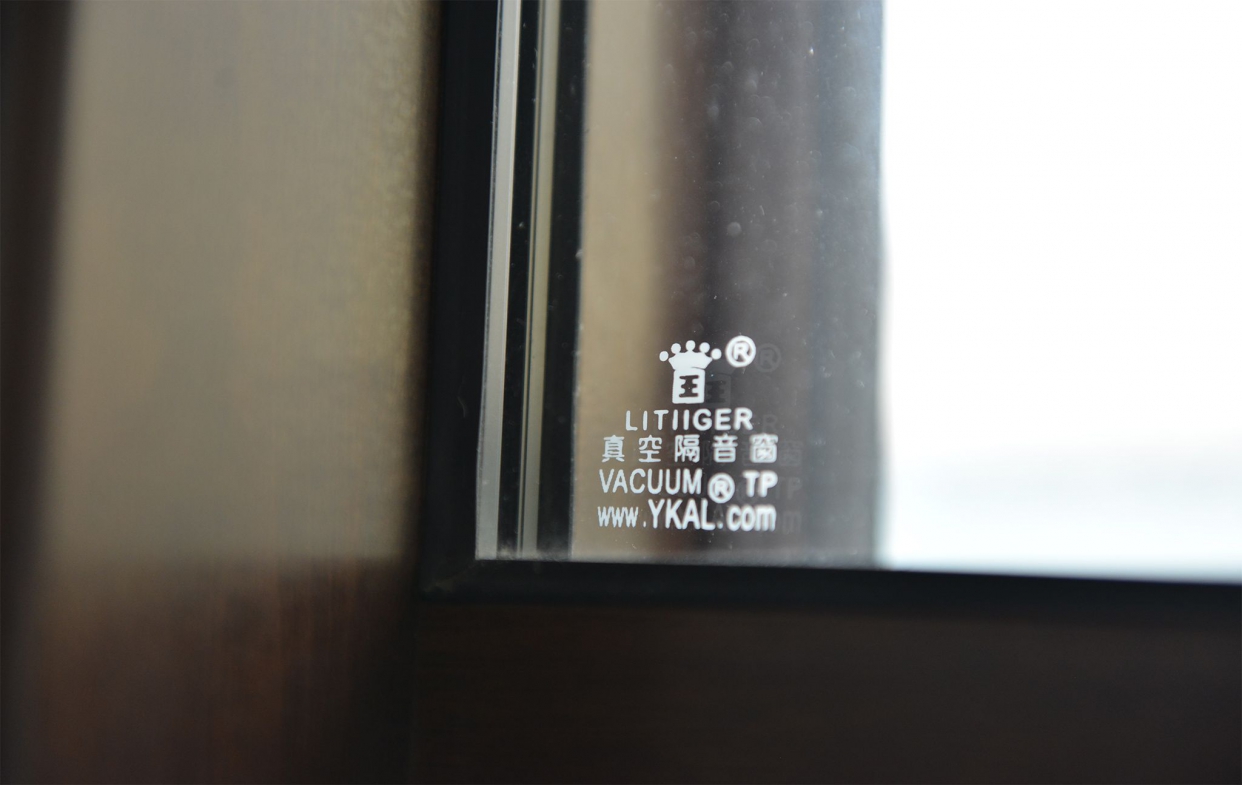

真空隔音窗玻璃(圖片為現場實際拍攝)

3.選用玻璃

根據玻璃種類(普通平板玻璃、膠合玻璃、強化玻璃、壓花玻璃、浮式及磨光平板玻璃、雙層玻璃、金屬網(或線)入板玻璃、有色吸熱平板玻璃…等等)不同,對應抗風壓等級所允許之面積也不同。

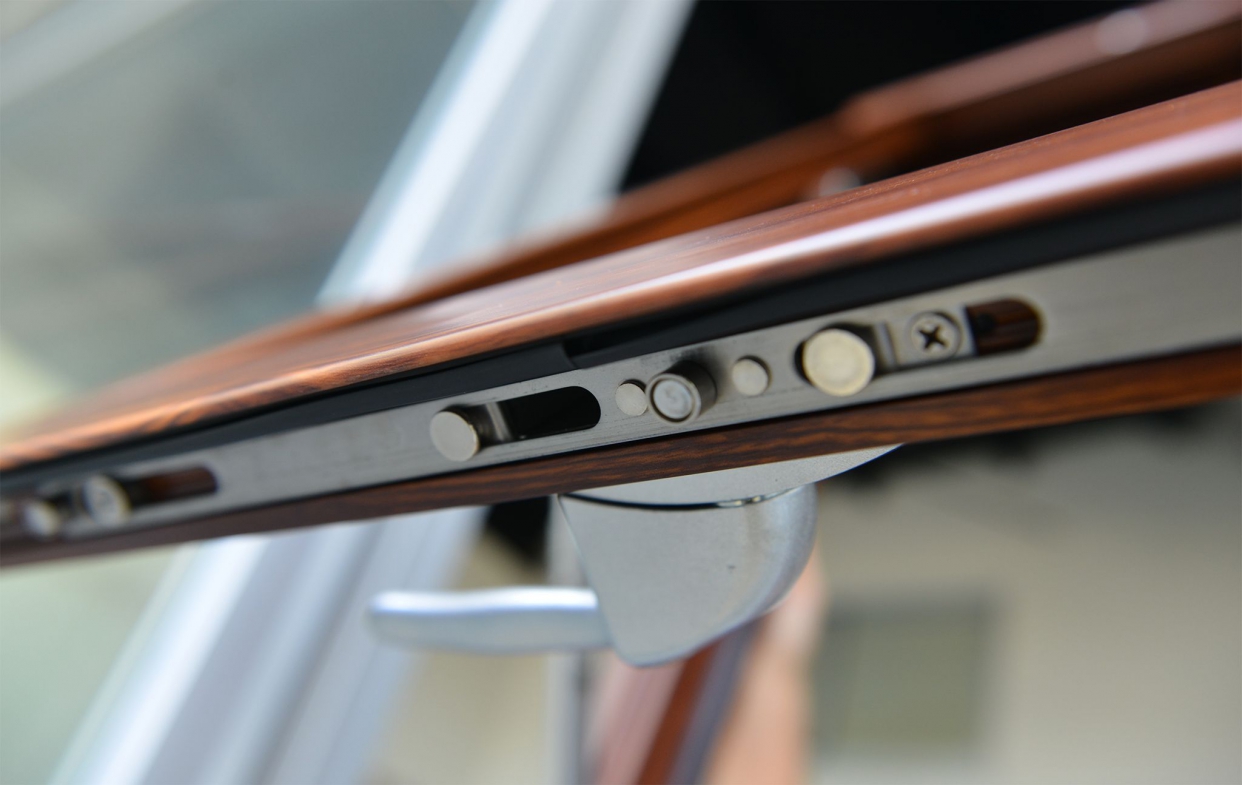

經加工組裝後之窗樘(圖片為現場實際拍攝)

4.鋁窗(鋁門窗)之填縫劑及鋁合金外之材料

加工組裝窗樘及窗扇時所使用的填縫劑及鋁合金以外之材料不可被腐蝕(除非是銲接);組裝完成後,相關機能(開合等)皆可使用。

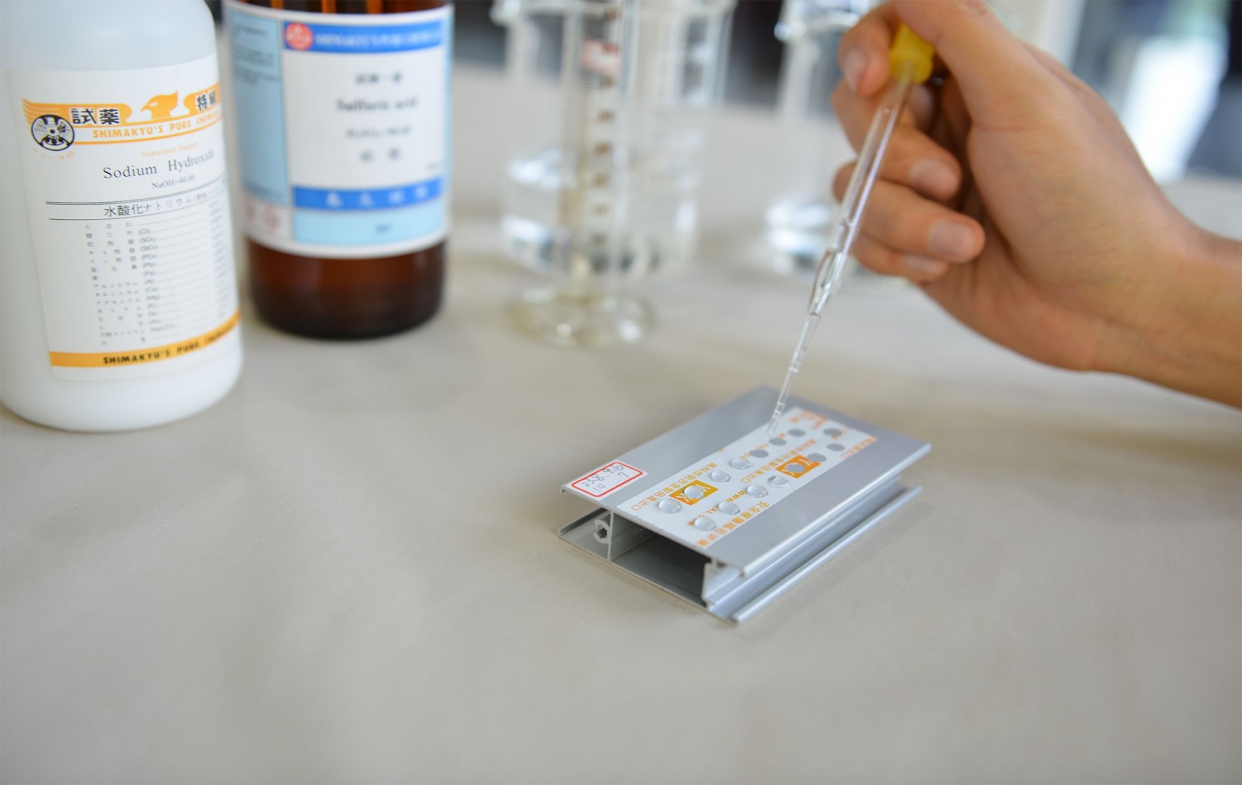

鋁料表面處理測試(圖片為現場實際拍攝)

5.鋁料表面處理

鋁門窗之鋁料表面處理應照符合CNS8507(鋁及鋁合金之陽極氧化皮膜)CNS8405(鋁及鋁合金之陽極氧化皮膜與塗裝複合皮膜)之標準;與混凝土接觸的部分,須塗防護漆(無鉛成份)作防護。

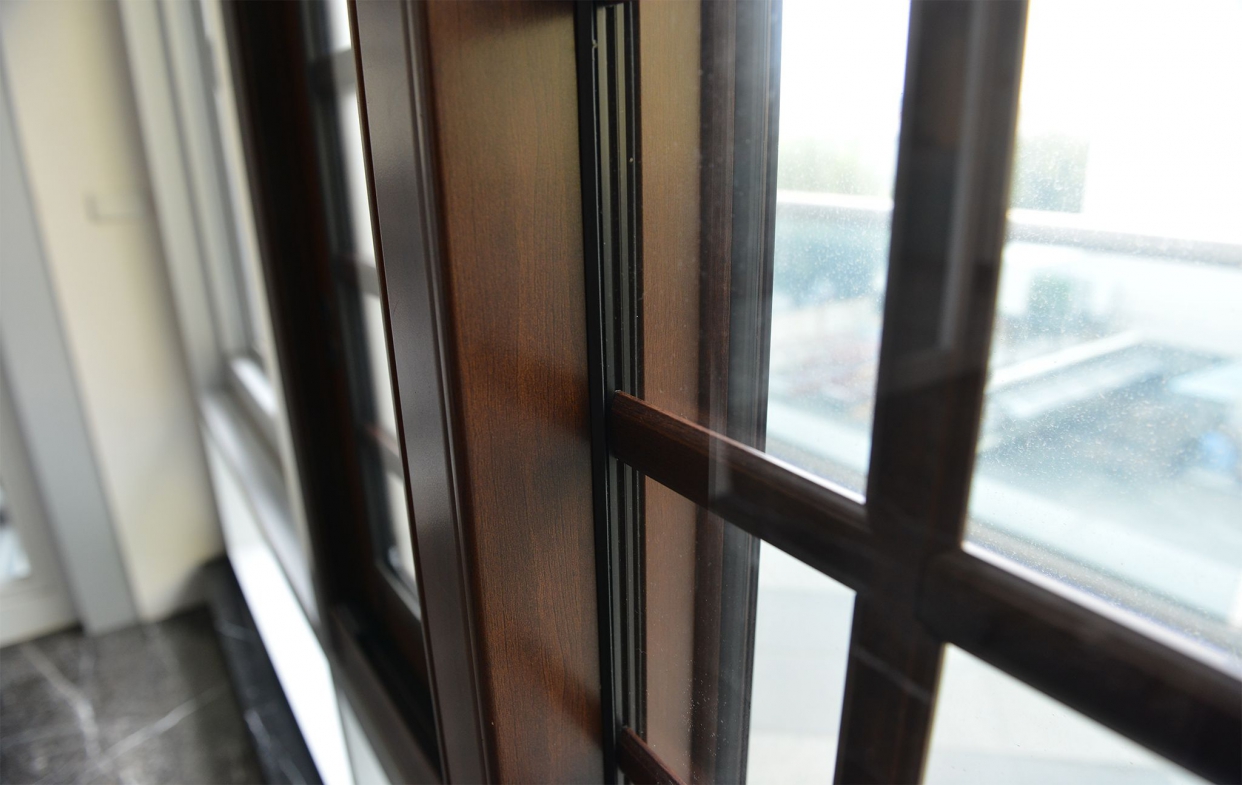

鋁窗玻璃凹槽與玻璃組合

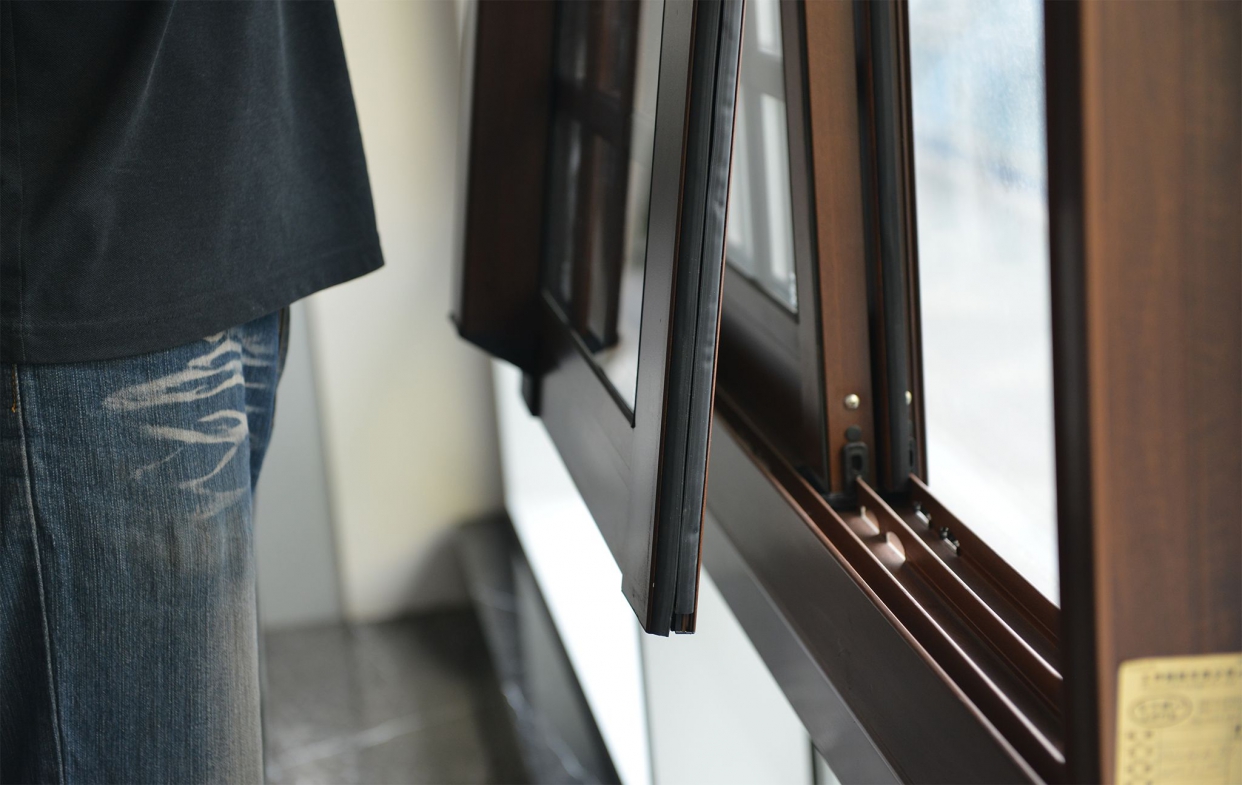

鋁門窗安裝過程(圖片為現場實際拍攝)

6.鋁窗玻璃槽與玻璃間隙

鋁窗玻璃槽與玻璃組合,依不同玻璃,在間隙上要求皆不一;使用雙層玻璃(複層玻璃)另依CNS12115(裝配雙層之玻璃隔熱門窗)之規定。以王牌全天候氣密窗52系列內框,玻璃可用10MM厚。

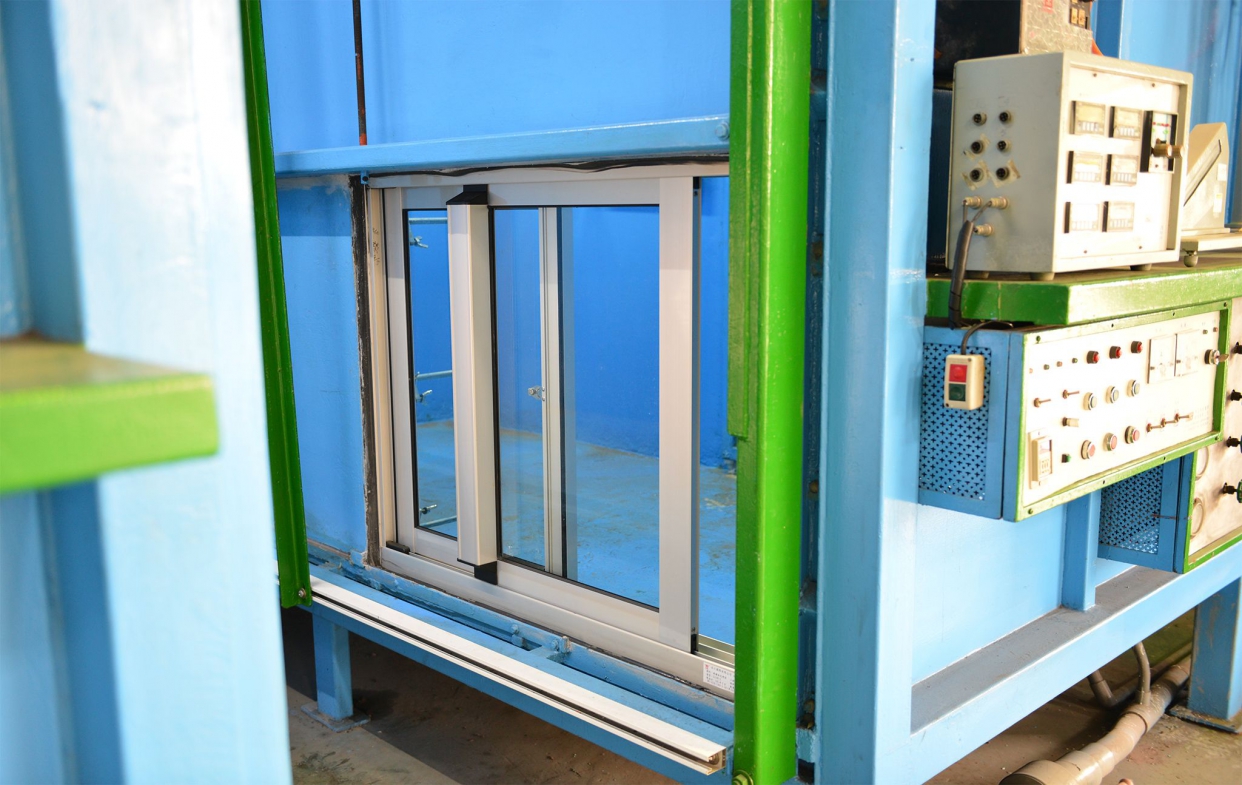

鋁門窗規格檢測(圖片為現場實際拍攝)

7.特殊功能之鋁門窗檢測項目

依不同性能(普通、隔音、隔熱)所必測之項目另細分。像隔音窗須測抗風壓性、氣密性、水密性、隔音性、開啟力;普通窗則不須測隔音性。

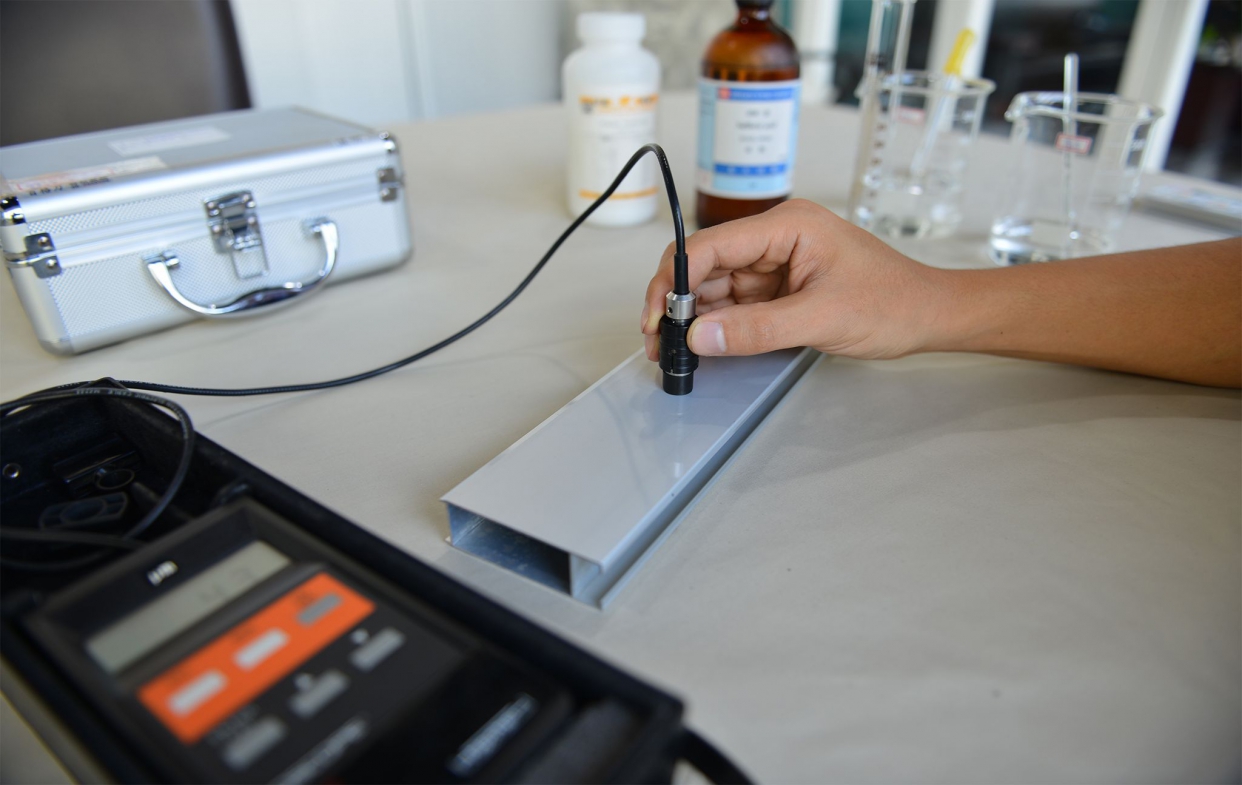

鋁窗(鋁門窗)窗框檢驗(圖片為現場實際拍攝)

8.抗風壓、氣密、水密、隔音...等試驗標準

在抗風壓、氣密、水密、隔音、隔熱、開啓力、邊料強度、氧化膜厚度、氧化膜耐蝕性、透明合成樹脂塗膜等試驗方法,因窗型、玻璃、表面處理、性能等需求不同,鋁門窗(鋁窗)規格之試驗標準也另有訂定。

如抗風壓須依CNS11526(風窗抗風壓試驗法)、隔熱依CNS10523(門窗隔熱性試驗法)、氧化膜厚度依CNS8406(鋁及鋁合金之陽極氧化膜厚度試驗法)、 氧化膜耐蝕性依CNS8410(鋁及鋁合金之陽極氧化膜耐蝕性試驗法)、透明合成樹脂塗膜依CNS7478(鋁製推門之透明合成樹脂塗膜檢驗法)等等。

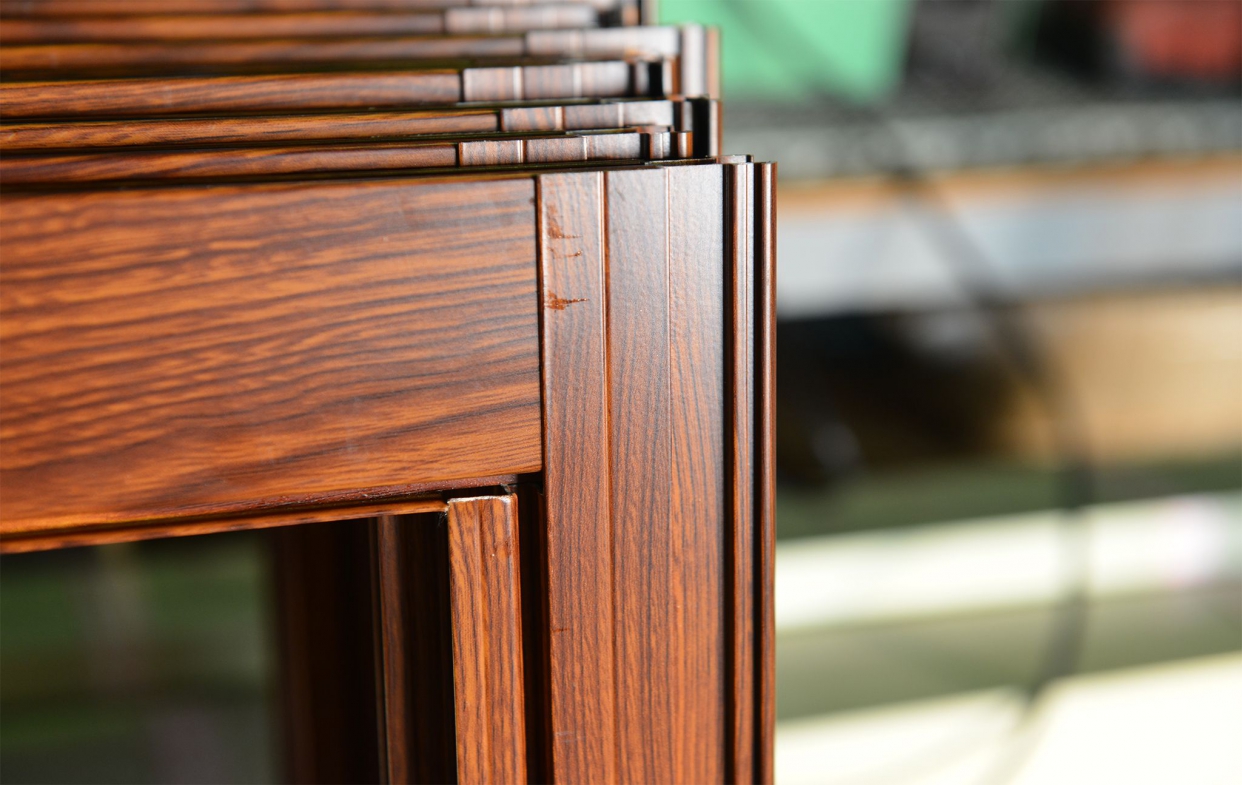

鋁門窗(鋁窗)(圖片為現場實際拍攝)

9.檢查、保護、標示及使用上維護之注意事項

例如在保護方面,鋁窗應以紙墊或其他適當材料包裝出貨。
