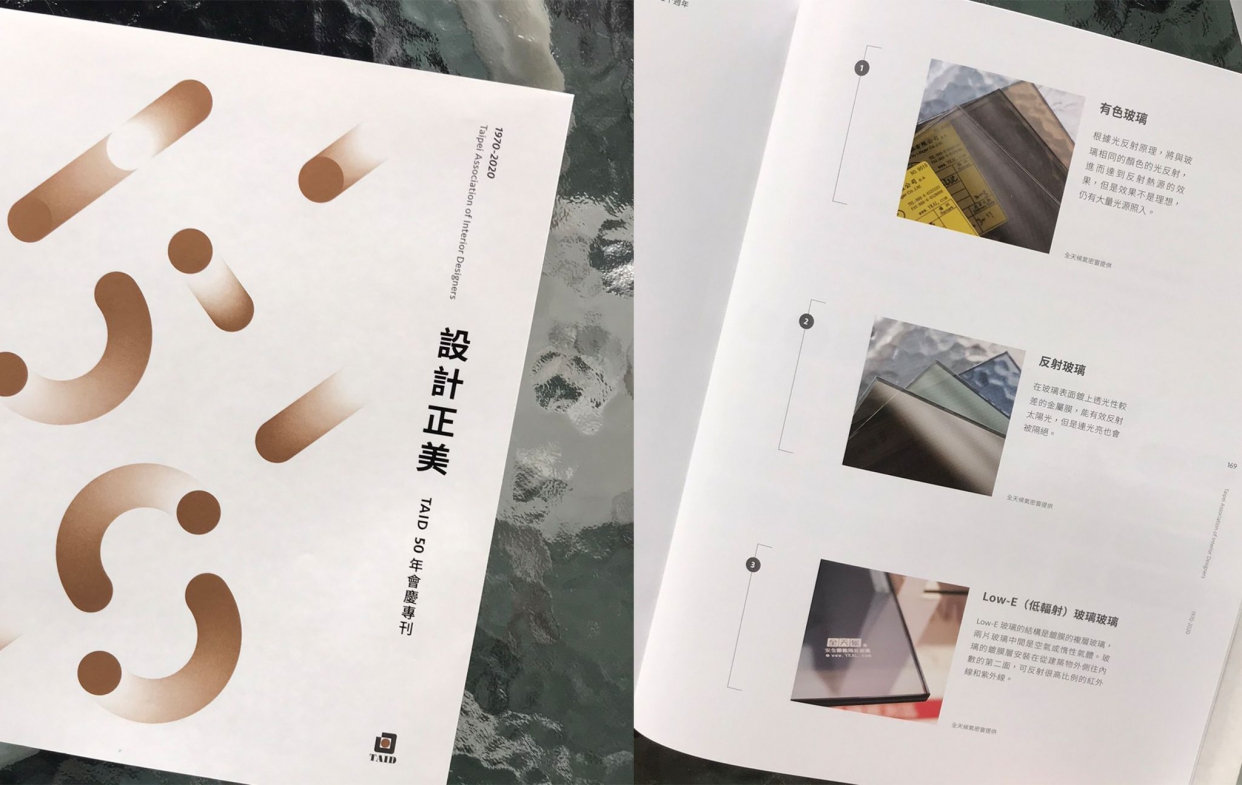

設計正美_TAID-50年會慶專刊

確認窗框的垂直度與水平度(圖片為現場實際拍攝)

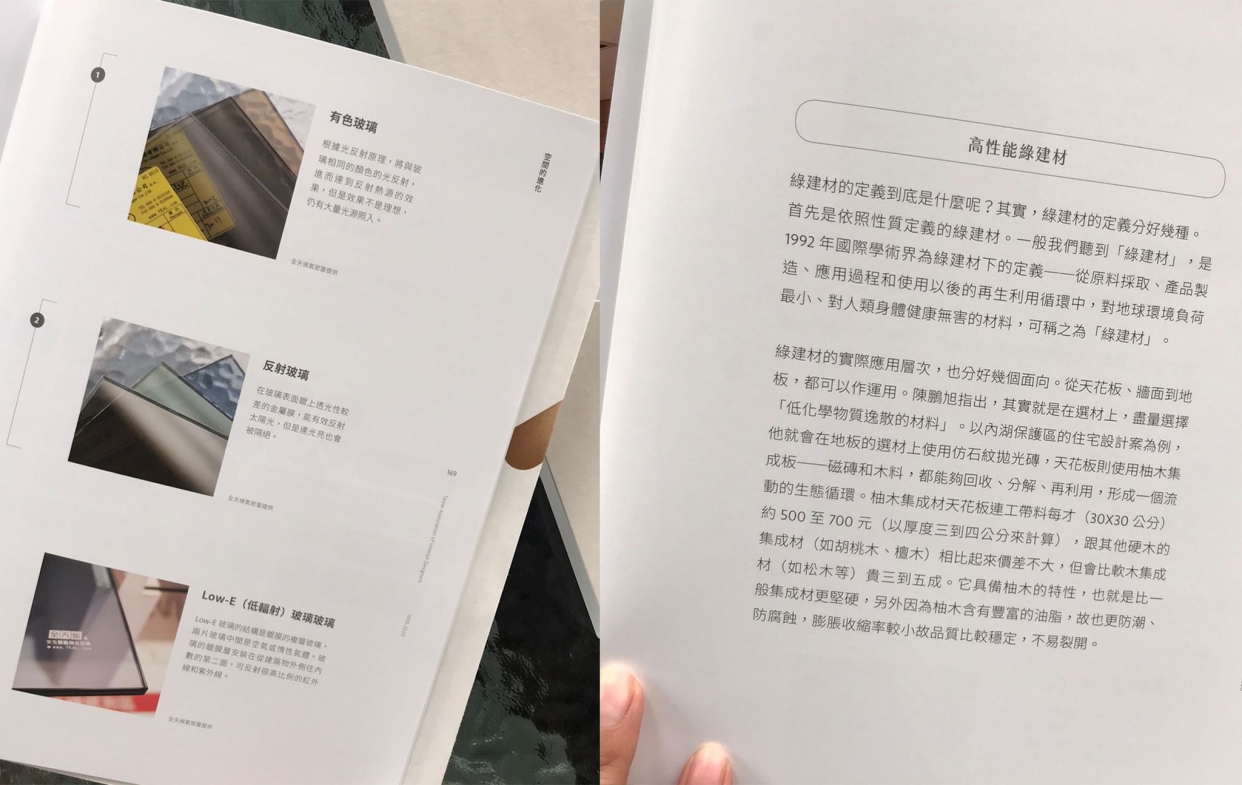

高性能綠建材

綠建材的定義到底是什麼呢?其實,綠建材的定義分好幾種。首先是依照性質定義的綠建材。一般我們聽到「綠建材」,是1992年國際學術界為綠建材下的定義——從原料採取、產品製造、應用過程和使用以後的再生利用循環中,對地球環境負荷最小、對人類身體健康無害的材料,可稱之為「綠建材」。

綠建材的實際應用層次,也分好幾個面向。從天花板、牆面到地板,都可以作運用。陳鵬旭指出,其實就是在選材上,盡量選擇「低化學物質逸散的材料」。以內湖保護區的住宅設計案為例,他就會在地板的選材上使用仿石紋拋光磚,天花板則使用柚木集成板——磁磚和木料,都能夠回收、分解、再利用,形成一個流 動的生態循環。柚木集成材天花板連工帶料每才(30X30公分)約500至700元(以厚度三到四公分來計算),跟其他硬木的集成材(如胡桃木、檀木)相比起來價差不大,但會比軟木集成材(如松木等)貴三到五成。它具備柚木的特性,也就是比一般集成材更堅硬,另外因為柚木含有豐富的油脂,故也更防潮、防腐蝕,膨脹收縮率較小故品質比較穩定,不易裂開。

量測窗框尺寸(圖片為現場實際拍攝)

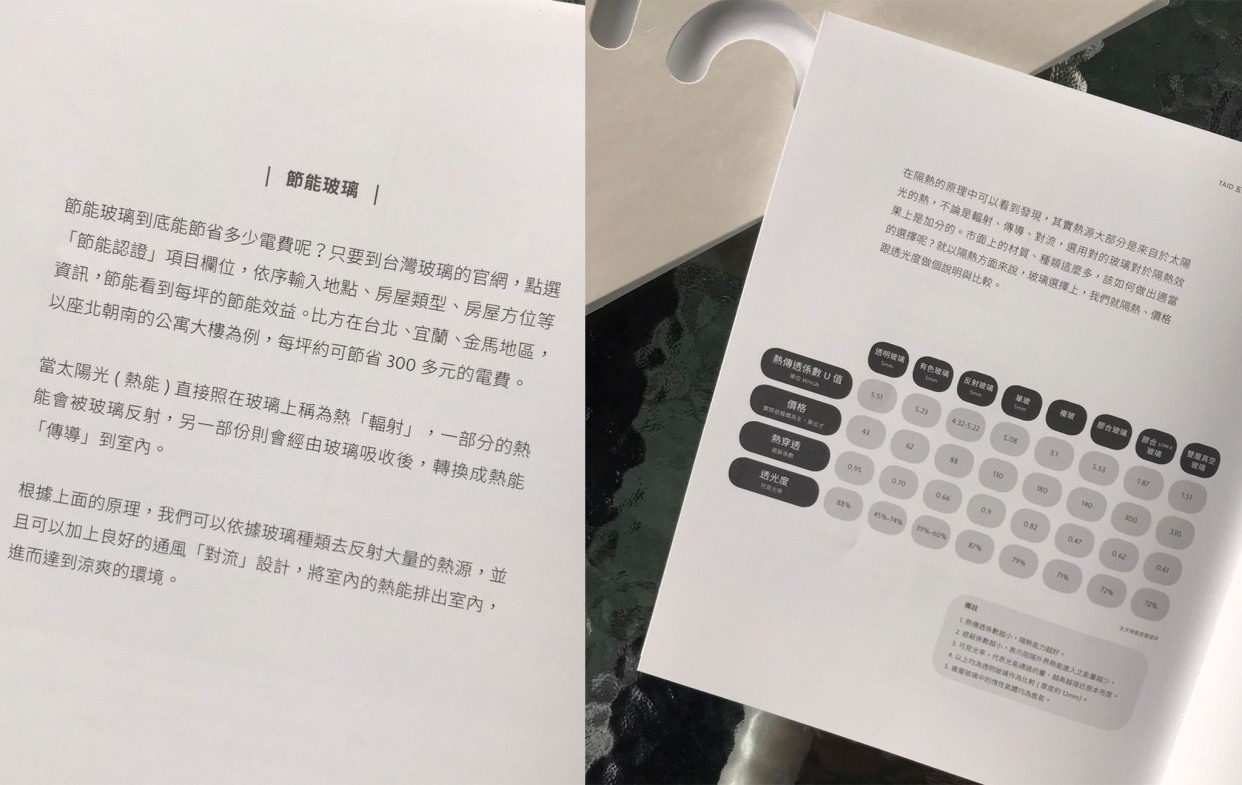

|節能玻璃|

節能玻璃到底能節省多少電費呢?只要到台灣玻璃的官網,點選「節能認證」項目欄位,依序輸入地點、房屋類型、房屋方位等資訊,節能看到每坪的節能效益。比方在台北、宜蘭、金馬地區,以座北朝南的公寓大樓為例,每坪約可節省300多元的電費。

當太陽光(熱能)直接照在玻璃上稱為熱「輻射」,一部分的熱能會被玻璃反射,另一部份則會經由玻璃吸收後,轉換成熱能「傳導」到室內。

根據上面的原理,我們可以依據玻璃種類去反射大量的熱源,並且可以加上良好的通風「對流」設計,將室內的熱能排出室內,進而達到涼爽的環境。

量測窗框尺寸(圖片為現場實際拍攝)

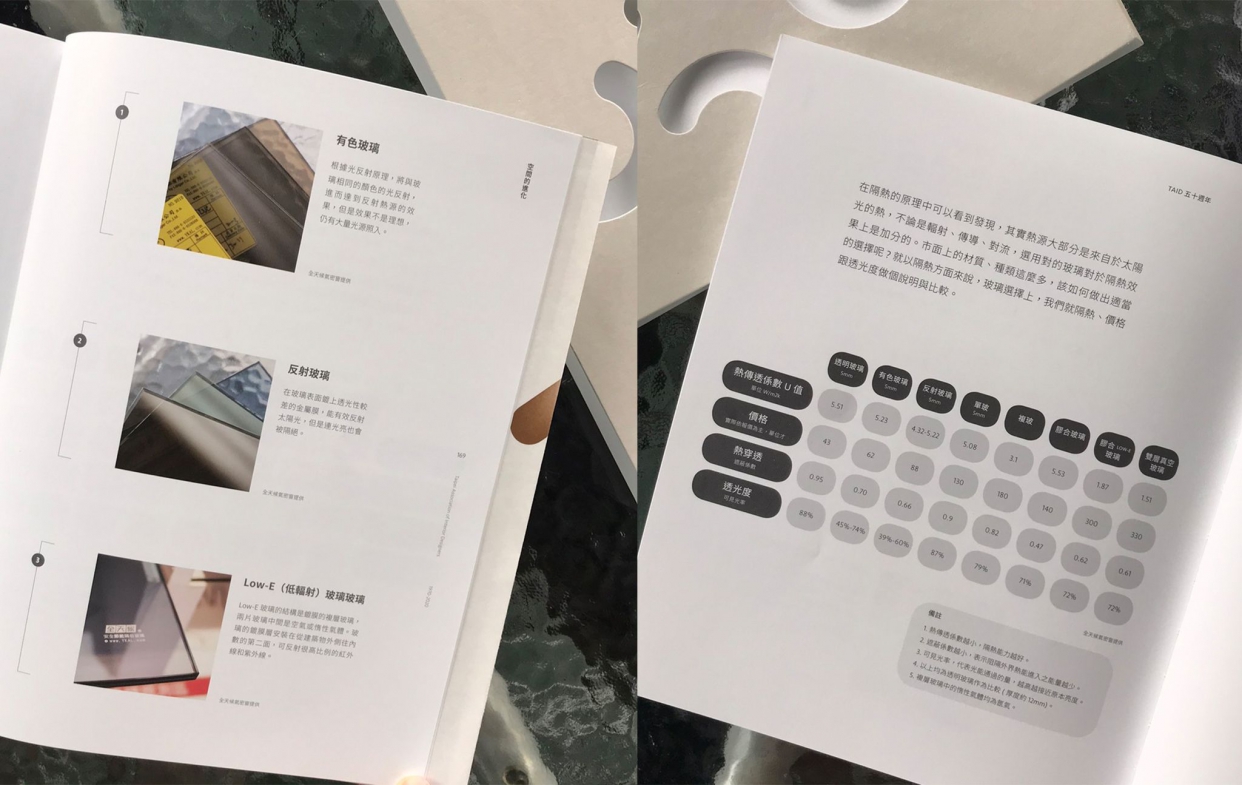

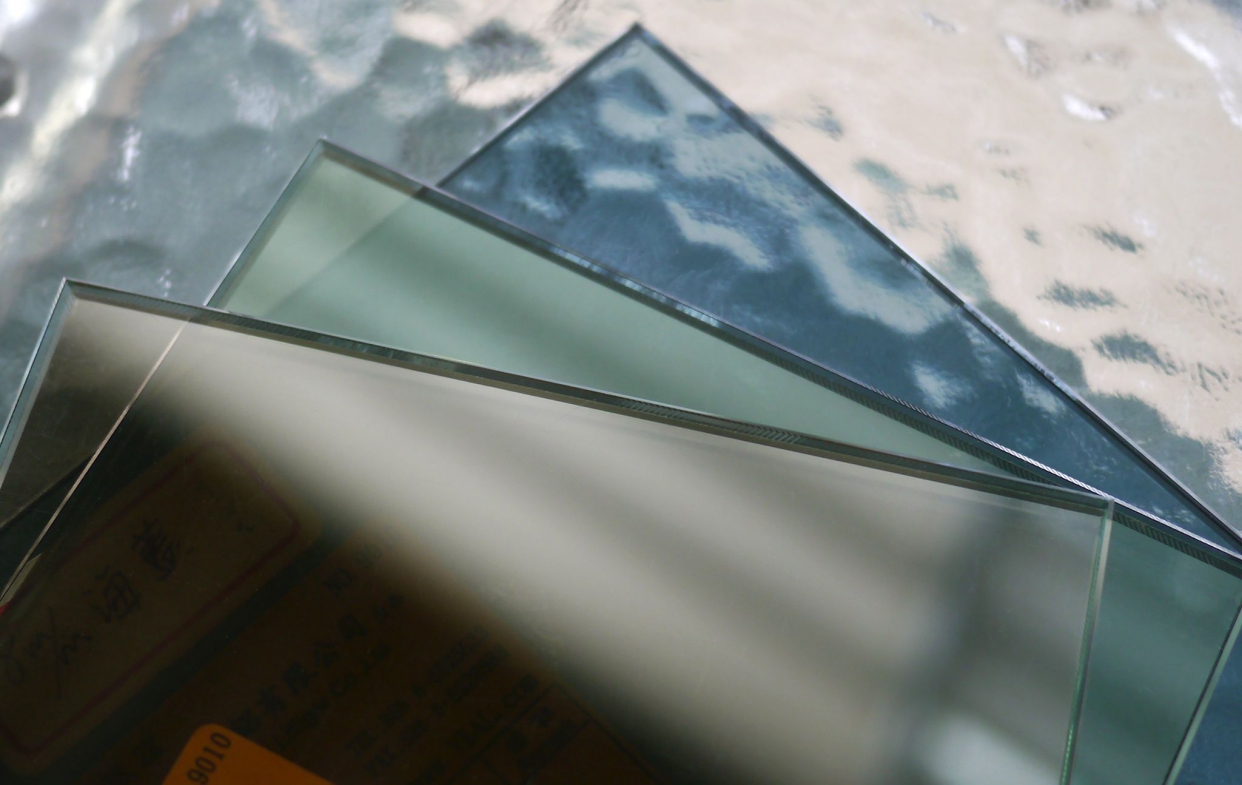

有色玻璃

根據光反射原理,將與玻璃相同的顏色的光反射,進而達到反射熱源的效果,但是效果不是理想,仍有大量光源照入。

依靠專業師傅技術施工(圖片為現場實際拍攝)

反射玻璃

在玻璃表面鍍上透光性較差的金屬膜,能有效反射太陽光,但是連光亮也會被隔絕。

依靠專業師傅技術施工(圖片為現場實際拍攝)

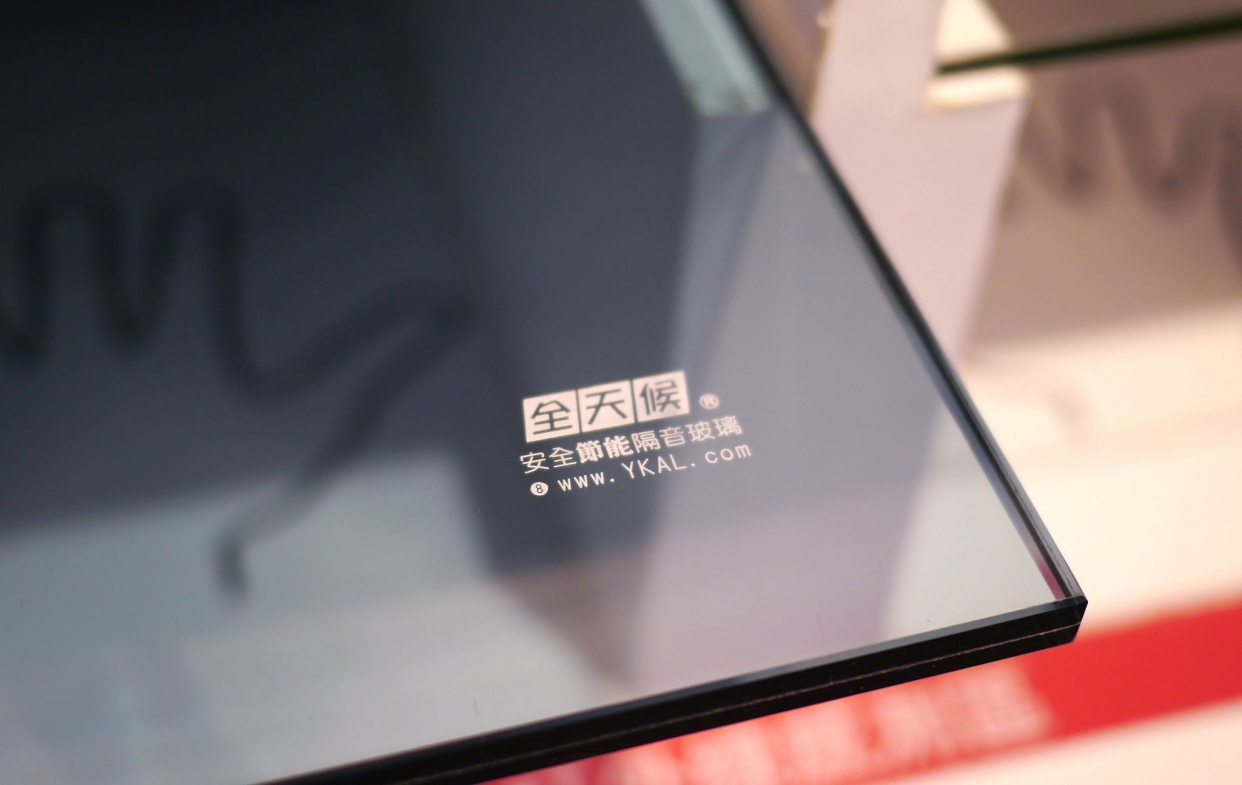

Low-E(低輻射)玻璃玻璃

Low-E 玻璃的結構是鍍膜的複層玻璃,兩片玻璃中間是空氣或惰性氣體。玻 璃的鍍膜層安裝在從建築物外側往內數的第二面,可反射很高比例的紅外線和紫外線。

依靠專業師傅技術施工(圖片為現場實際拍攝)

在隔熱的原理中可以看到發現,其實熱源大部分是來自於太陽光的熱,不論是輻射、傳導、對流,選用對的玻璃對於隔熱效果上是加分的。市面上的材質、種類這麼多,該如何做出適當的選擇呢?就以隔熱方面來說,玻璃選擇上,我們就隔熱、價格跟透光度做個說明與比較。

玻璃類型 透明玻璃(5mm) 有色玻璃(5mm) 反射玻璃(5mm) 單玻(12mm) 複玻 膠合玻璃 膠合LOW-E玻璃 雙層真空LOW-E玻璃
熱傳透係數U值(單位W/m2k) 5.51 5.23 4.32~5.22 5.08 3.1 5.53 1.87 1.51
價格(實際依報價為主,單位才) 43 62 88 130 180 140 300 330
熱穿透(遮蔽係數) 0.95 0.70 0.66 0.9 0.82 0.47 0.62 0.61
透光度(可見光率) 88% 45%~74% 39%~60% 87% 79% 71% 72% 72%
備註: 1.熱傳透係數越小,隔熱能力越好。 2.遮蔽係數越小,表示阻隔外界熱能進入之能量越少。 3.可見光率,代表光能通過的量,越高越接近原本亮度。 4.以上均為透明玻璃作為比較(厚度約12mm)。 5.複層玻璃中的惰性氣體均為氫氣。

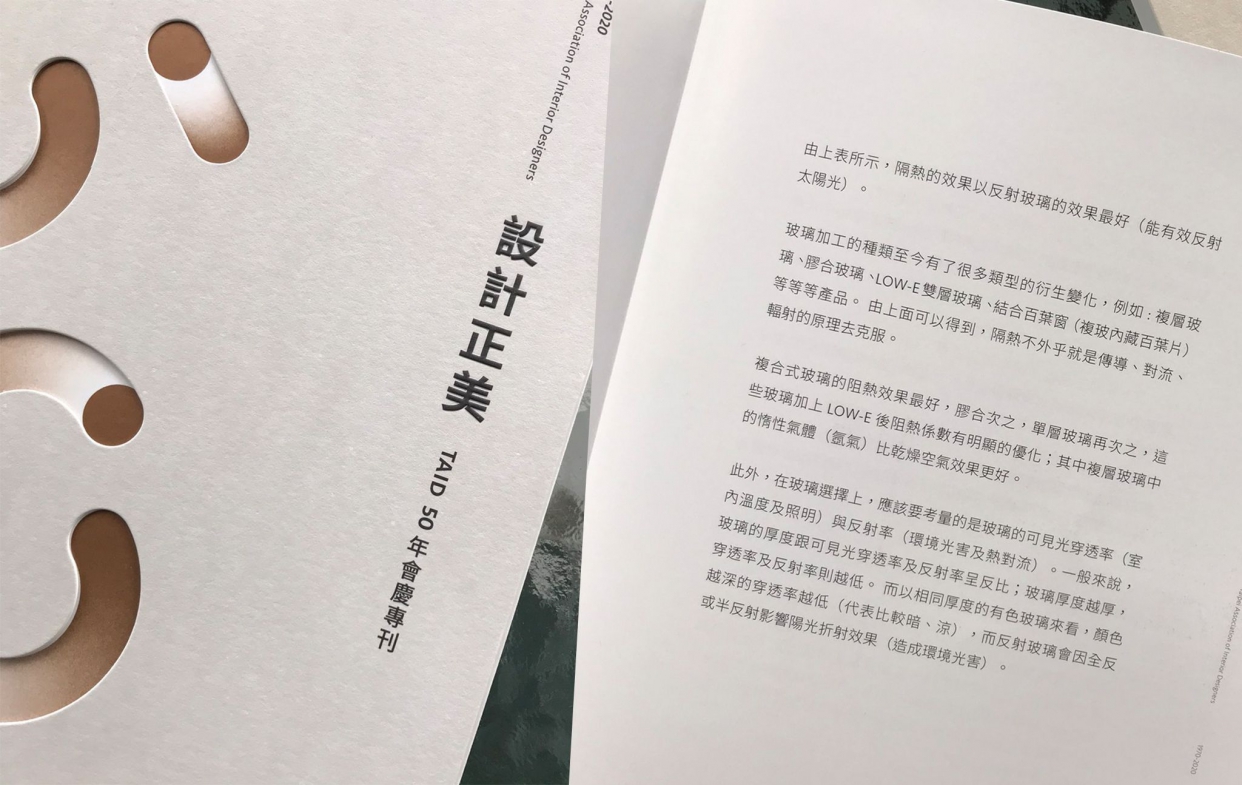

由上表所示,隔熱的效果以反射玻璃的效果最好(能有效反射太陽光)。

玻璃加工的種類至今有了很多類型的衍生變化,例如:複層玻璃、膠合玻璃、LOW-E雙層玻璃、•結合百葉窗(複玻內藏百葉片)等等等產品。由上面可以得到,隔熱不外乎就是傳導、對流、輻射的原理去克服。

複合式玻璃的阻熱效果最好,膠合次之,單層玻璃再次之,這些玻璃加上LOW-E後阻熱係數有明顯的優化;其中複層玻璃中的惰性氣體(氫氣)比乾燥空氣效果更好。

此外,在玻璃選擇上,應該要考量的是玻璃的可見光穿透率(室内溫度及照明)與反射率(環境光害及熱對流)。一般來說,玻璃的厚度跟可見光穿透率及反射率呈反比;玻璃厚度越厚,穿透率及反射率則越低。而以相同厚度的有色玻璃來看,顏色越深的穿透率越低(代表比較暗、涼),而反射玻璃會因全反或半反射影響陽光折射效果(造成環境光害)。

依靠專業師傅技術施工(圖片為現場實際拍攝)

|環保塗料|

目前市面上對環保塗料的定義,首要的一項,就是塗料中含的揮發性有機物的總量(TVOC)。揮發性有機物的危害不需要多言,而它在常溫下是以氣體的形式存在,總歸來說,對大腦、肝臟、腎臟都會造成傷害,甚至可能致癌。

真正的環保塗料的TVOC總量上是非常低的,雖然很難趨近於零,但確實有TVOC趨近零的塗料存在。以室內牆面及天花板用的平光塗料(光澤度低於30%,顏料體積濃度在45%以上)來看,VOC含量(揮發性有機溶劑)的限定值,歐盟是每公升30公克以下,美國LEED標準是50g/L以下,台灣的CNS15080標準則是200g/L以下,而亮光塗料限定值較寬。

在這裡,可以看到兩件事情:第一,減少亮光塗料的使用;第二,歐盟的規範是最嚴格的。

再來,是看有機溶劑的成分。有機溶劑中的毒性成份會直接危害人體健康,因此環保塗料一方面會要求環保溶劑,也就是將毒性成份控製在最低的範圍内。當然,水性塗料的安全性較高,較不易有毒性溶劑的問題,不過水性塗料不一定就是環保塗料,還要其他標準符合才行。

依靠專業師傅技術施工(圖片為現場實際拍攝)

一般油漆塗料的主要材料是有機合成樹脂,內含揮發性有機溶液(voc) ,塑化劑、防腐劑、防黴劑、甚至有人工香精和甲醛等等……而礦物塗料的材質就是矽酸鹽(從礦物提煉,非樹脂) ,不含甲醛、塑化劑,TVOC趨近於零,大幅降低對人體和環境的傷害。

一般含樹脂成分的塗料,遭受風吹摩擦時會產生靜電,空氣中的灰塵就會被吸附在牆壁上。天氣變熱時,這些樹脂就會產生很多「熱塑性」,宛如「黏膠」沾附更多灰塵,因此表面髒汙的情況就會比較嚴重。礦物塗料與水泥基材結合時,因為是以化學煉結合的,所以不易脫落;且礦物塗料的顏色是來自無機礦物研磨成粉狀,再加水後即成顏料,能夠和水泥基材一起乾涸凝固。

至於使用礦物塗料的成本增加多少呢?礦物塗料的價格雖然稍貴,但只需要塗刷兩遍,相比以乳膠漆需塗刷三到四次,礦物塗料總體的成本只有增加2%左右而已。
