窗戶結構常用術語你知道多少?也許只知道窗扇和軌道,但有時候聽見鋁窗師傅講外框內框、上下支、大小勾等等術語,到底是指窗戶的哪裡呢?讓全天候一次解釋給你聽,聽到鋁窗專業術語不會再霧沙沙!

窗戶結構-外框與內框

窗框只要結合牆壁的部分會稱作外框,而安裝於外框裡面的叫內框。

窗戶結構-外框與內框

通常進行乾式施工時常說的「包框」是指用新的外框包住舊外框,因為保留舊外框,所以不需要動用泥作,免去讓現場髒亂的問題,同時施工快速,還能保持水平與垂直。但因為是安裝在原有舊外框上,一定程度會使玻璃見光面(玻璃面積或玻璃可視面積)變小。

安裝新外框窗體(圖片為現場實際拍攝)

同時如果舊有牆體上的窗框已經嚴重變型歪斜,則需要動用泥作採用濕式施工移除舊外框,重新安裝新外框,讓牆體上結合的窗框回復正確的水平及垂直校正,窗戶安裝之後才不會因為歪斜而導致漏水或是變形密閉性不佳。

窗戶結構-上支與下台

外框的上料稱為上支,下方料為下台(下支)。

窗戶結構-上支與下台

上支會保留間隙方便拆卸時向上抬起,上支底部會平坦較深。而市場上一般常見的下台會設計成「梯級型」用作斷水功能,因此會像梯級一樣「室外面低、室內面高」,但相對因高低階設計使得要拆除窗扇清潔時或維修保養時一定要朝外拆卸,比較容易有掉落的疑慮。

他牌高低階窗/斷水窗 他牌高低階窗/斷水窗

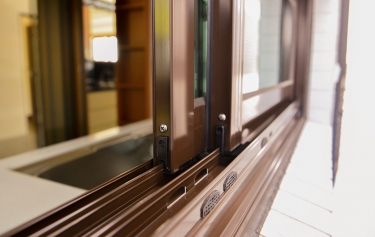

全天候平階式下台

全天候氣密橫拉窗為平階式下台,因為獨家排水設計讓大雨可以通過軌道排出室外而不溢入室內,因此不需要高低差作斷水功能。而平階設計使每一片窗扇可朝室內安全拆裝,方便安裝維修,同時好清潔與維修也安全。

窗戶結構-外框與內框 全天候平階式下台

窗戶結構-大勾扇與小勾扇

內框部份中,雖然統一叫作窗扇,但其實是有差別。以二拉窗(窗戶上有兩片內扇)來說,位於室外面的稱為小勾扇,位於室內側為大勾面。因為內框與內框之間會相疊,如果中間不夠密合影響氣密性,出現縫隙而導致漏風漏水,因此設計出小勾與大勾作互扣,使重疊位置中間更緊密。

窗戶結構-大勾扇與小勾扇

而全天候窗戶使用超彈性LAISPRENE膠條,除了疊合料之間有隔音氣密膠條,我們在內框的框體裡也隱藏氣密膠條,除了有效提高氣密性與緊密性,也因為隱藏在框體裡,風沙不易沾染在膠條上,降低推拉窗戶容易因為砂礫磨耗破損的情況,同時也減少太陽紫外線直曬膠條,因而提高膠條耐候性,所以不易脆化或變形而增加了氣密膠條的使用年限。

全天候窗戶使用超彈性LAISPRENE膠條

同時獨家設計符合人體工學把手(鈎鎖),使用上好握好開啟,更能使窗扇之間緊密互扣。

人體工學把手(鈎鎖)

現在了解什麼是外框內框、上下支、大小勾,也許你會想了解更多施工方式! 舊窗換新窗的乾式施工法
